Bewegungsmelder an Homematic

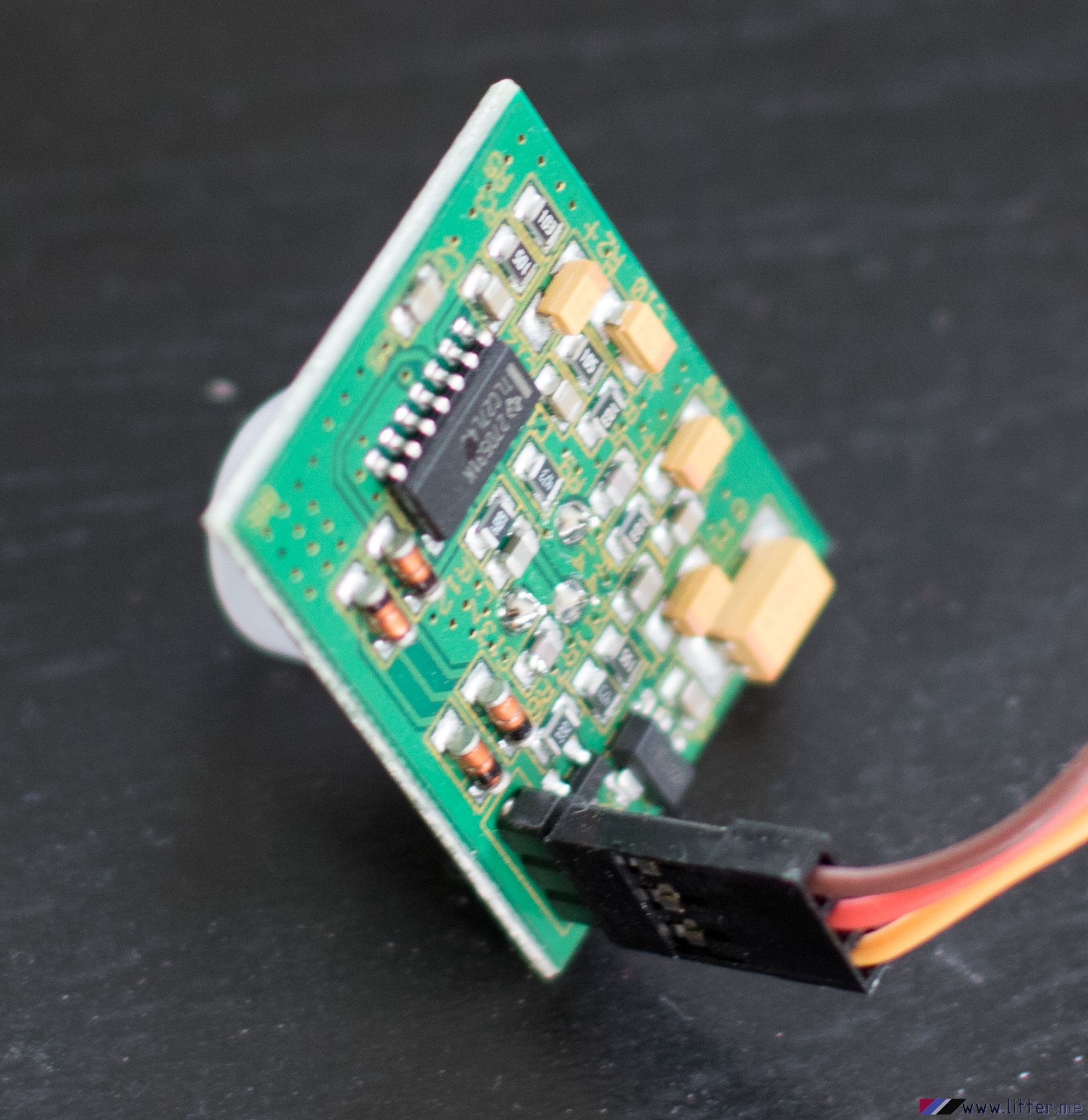

Heute wurde das Experimentierboard um einen Bewegungsmelder erweitert. Homematic bietet zwar Funk-Bewegungsmelder an, jedoch möchten wir aus Stabilitätsgründen weder Funk benutzen, noch alle 1,5-2 Jahre alle Bewegungsmelderbatterien tauschen. Wir haben uns aus daher zusätzlich aus Kostengründen für das PIR13 Modul entschieden ;-), das für ca. 13 Euro im Internet erhältlich ist, über einen OpenCollector-Ausgang verfügt und zudem mit einer Spannung von 5-24V versorgt werden kann. Leider ohne Gehäuse, aber das kriegen wir schon…

Es gibt prinzipiell zwei Möglichkeiten einen OpenCollector PIR an die Homematic anzubinden:

1. Normaler Tastereingang
2. Schaltaktoreingang

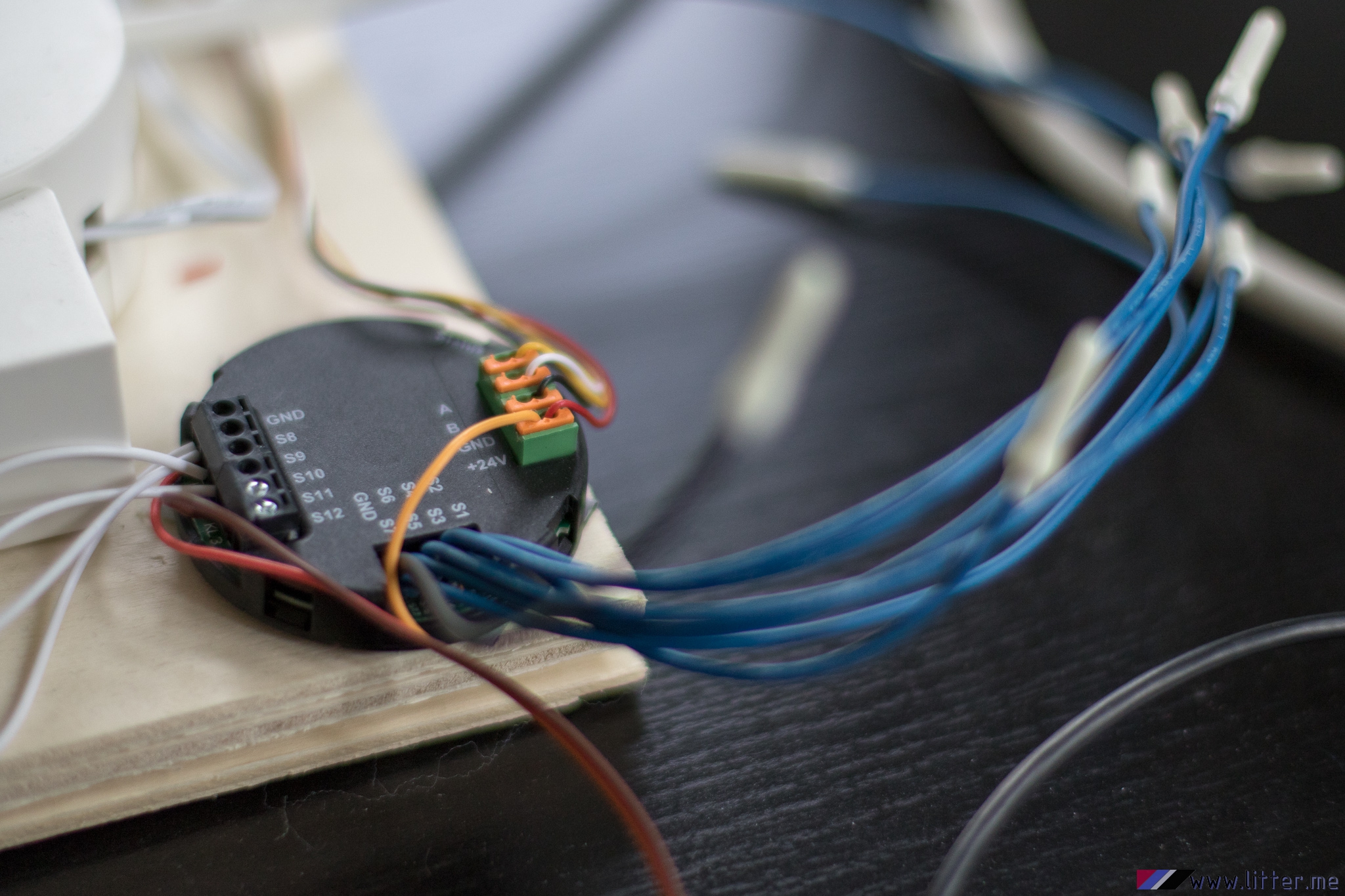

Soviel sei vorweggenommen: Bewegungsmelder werden bei uns an Schaltaktoreingängen verdrahtet…Der Erste Versuch den Bewegungsmelder an die Homematic anzuschließen erfolgte mittels Direktanschluss des OpenCollector-Ausganges an einen Sensoreingang. Der Bewegungsmelder lässt sich dann sehr bequem mittels CCU2 in Programme einbinden oder aber auch direkt mit Ausgängen verknüpfen. Sehr schnell fiel aber auf, dass die Reaktion auf Bewegungen verzögert ausfällt. D.h. konkret: es dauert ca. 0.5 – 1 Sekunde bis das Licht nach dem Öffnen der Wohnzimmertür an geht. Bei einem etwas zügigeren Eintritt will man aber instinktiv immer das Licht anmachen, da sich erstmal nichts rührt und man auf das Schalten des Lichts wartet. Es mag zwar etwas “kleinlich” klingen, aber unserer Meinung nach muss das besser gehen…

Und so wanderte der PIR13 an den Schließerkontakt. Das erste Problem: mit Schließerkontakten sind keine Direktverknüfungen möglich ;-). D.h. erstmal ein kleines Testprogramm schreiben und den Bewegungsmelder nutzbar machen. Am Schließerkontakt funktioniert die Bewegungserkennung dann deutlich schneller. Mit dieser Konstellation kommt einem der Bewegungsmelder konseqeunt zuvor uns schaltet   das Licht bereits wenn man noch quasi halb in der Tür steht. Optimal!

Leider ist das Erstellen des Bewegungsmelderprogrammes etwas mühsam, denn folgende Funktionen sollen später abdeckbar sein:

• Licht bei gesetzem Flag “Bewegungsmelder aktiviert”
• Astrogesteuerte Aktivierung/Deaktivierung
• Nutzung des Bewegungsmelder als stillen Alarm bei Flag “Alarm aktiviert”
• Absetzen eines Alarms und zusätzlich Aktivierung des Lichts bei Flag “Licht bei Alarm auslösen”

Nach etwas längerem Tüfteln hatte ich diese Funktionen auch implementiert, aber mir graust schon davor dies für jeden im Haus installierten Bewegungsmelder durchzuführen. Eventuell hätte ich mich etwas mehr in die Homematic-Skripte einlesen müssen, aber der gesamte Workflow erscheint mir doch sehr zeitaufwändig. Mal sehen was OpenHAB dazu sagt.

In jedem Fall werden die Bewegungsmelder aus Komfortgründen an die Schließerkontaktschnittstellen verdrahtet. Das Ansprechverhalten ist einfach deutlich besser. Das bedeutet zwar mehr Aufwand, ist aber für uns die bessere Lösung!
